此照明開關裝于樓道出入口，夜晚，行人由樓道口出入時，照明燈自動點亮一段時間后熄滅。白天，照明燈自動停止工作。

　　(一)工作原理

　　感應開關的主要元件是一片新型熱釋電紅外探測模塊HN911L和一只V—MOS管。

　　HN911L內電路包括高靈敏度紅外傳感器、放大器、信號處理電路、輸出電路等。熱釋電紅外傳感器遙測移動人體發出的微熱紅外信號，送入HN911L，在輸出端得到放大后的電信號。

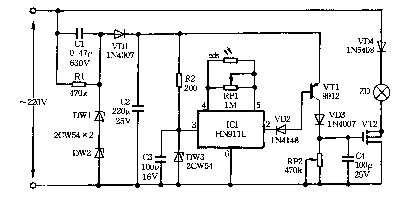

　　V—MOS場效應管輸入阻抗極高，接在柵源間的電容充電后，電容電壓可保持很長時間，在此期間，V—MOS管導通。利用這一特點，可實現延時功能。本開關電路原理如圖2.5.1所示。 220V市電經C1降壓、VDl整流、DWl、DW2穩壓、C2濾波后得到12V直流電壓。此電壓除供給三極管VTl電源外，經R2降壓、DW3穩壓、C3慮波后得到6V電壓，作ICl電源。當ICl未探測到紅外信號時，輸出端2腳為高電平。VTl無基極偏置而截止，VT2亦截止，燈泡ZD不亮。有人進入樓道口時，移動人體發出的紅外線被紅外傳感器接收，經ICl處理后，2腳輸出低電平，VTl導通。12V直流電壓經VTl、VD3給電容C4充電，VT2迅速飽和導通，燈泡ZD亮。人走過后，ICl2腳恢復高電平，VTl截止。這時，C4放電期間仍維持VT2繼續導通。隨著C4上電壓的下降，VT2由飽和區進入放大區直至截止區，ZD亦相應地由亮逐漸變暗直至熄滅。電路中，RPl為ICl的增益調節電阻，RP2為照明延時時間調整電位器。 cds為光敏電阻，白天受光照，電阻極小，使ICl增益極低，2腳不輸出電平，夜晚cds阻值很大，ICl恢復工作。cds可暴露于燈光下，因為VT2一旦導通，即使VTl立即截止，VT2仍可由C4放電來維持工作。

　　(二)元件選擇

　　1．ICl選用新型熱釋電紅外探測模塊HN911L。

　　2．VTl選用型號為9012三極管；V12選用BV≥500V，3A的V—MOS管，如BUZ358等。

　　3．DVl、VD3選用1N4007二極管；VD2選用1N4148二極管；vD4選用1N5408二極管；

　　DWl—DW3選用型號為2CW54穩壓二極管。

　　4．其它元件如圖標示，無特殊要求。

　　(三)制作與調試

　　根據ICl的大小，在無孔開關蓋板上開一個適當大小的孔，將ICl的傳感面朝外，與蓋板外表面平齊，用502膠水粘牢。其余元件焊在一塊電路板上，用軟線與ICl連接。光敏電阻最好和ICl同樣安裝，以便受光，整個裝置置于開關盒內。由于人進出樓道時身體離紅外感應開關很近，所以該開關一般均能可靠工作。如欲增大探測距離，可在傳感器前面配上相應的菲涅耳透鏡。調試時，首先斷開光敏電阻，調整RPl，讓人通過傳感器旁邊時燈泡點亮。接著焊上光敏電阻，遮住光線再細調一次便可。然后調整RP2讓燈泡發光時間長短適當即可。
