一款JFET緩沖區(共漏放大器)是很有用的,因為與晶體管相比它具有非常高的輸入阻抗。
Equations: I DS= I DSS(1-V GS /Vp) 2 RS= V RS/I DS
VGS 稱為門極-源極間遮斷電壓或者截止電壓,用VGS (off)示。n溝道JFET的情況則VGS (off) 值帶有負的符號,測量實際的JFET對應ID =0的VGS 因為很困難,在放大器使用的小信號JFET時,將達到ID =0.1-10μA 的VGS 定義為VGS (off) 的情況多些。
|

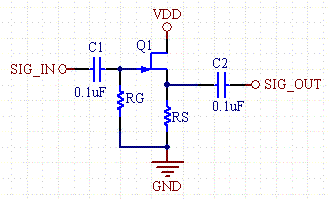

N溝道場效應管緩沖區偏差 |
|
VDD | (V) |
Desired V RS | (V) |
V p or V GS(off) (Pinch off Voltage, negative) 截止電壓 | (V) |
I DSS (Zero Gate Voltage Drain Current) 零柵電壓漏極電流 | (mA) |
|
|
I DS | (mA) |
R S | (Ω) |
V GS | (V) |
